产品分类
联系我们
  • 济宁市天狮涂料有限公司
  • 地址:山东济宁鱼台东外环路开发
  • 手机:15264777878
  • 电话:0537 - 6213420
  • 传真:0537 - 6087788
  • 邮箱:410888310@qq.com
  • 网址:http://www.jntstl.com/
消失模涂料造工艺模型组装
消失模涂料造工艺模型组装

    1.泡沫塑料制模方法

    对单件、小批生产,消失模涂料可采用板材加工制的塑料模型;当成批、大量生产时,普遍采用发泡成形制塑料模。

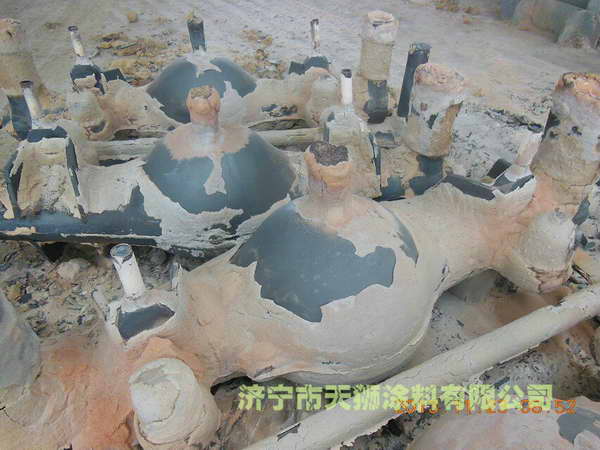

消失模铸造工艺模型组装


    1)制模用原材料

    目前消失模铸造中泡沫塑料模用原材料有三种:聚苯乙烯(EPS)、聚甲基丙烯酸甲酯(EPMMA)  EPS—EPMMA共聚物。

    2)制塑料模

    制塑料模发泡成形的工艺过程:含发泡剂珠粒的预发泡一熟化一在模具中发泡成形一干燥。预发使珠粒体积增大25~40倍,珠粒直径增加3倍以上,再将预发珠粒填入模具中,蒸气加热发泡成形。

    3)模型组装

    (1)模型粘结:较复杂的泡沫模若不能在一副模具内成形,需先将其进行分片,各片单独用模具成形;再用胶粘剂将分片泡沫模型粘结组合成整体泡沫模型。

    (2)组模型簇:将塑料模与浇注系统(直浇道)组装成模型簇,组件越多,铸件工艺出品率越高。铸件簇见图1.4.3。

  2.消失模涂料

  1)消失模涂料的作用

  (1)保护泡沫塑料模,防止塑料模在运输、填砂及振动时,塑料模损坏或变形;

    (2)浇注时,涂层将金属液与干砂分开,防止铸件粘砂、塌箱;

    13)涂层应能让模型热分解产物顺利排出,防止铸件产生气孔、碳缺陷等。

消失模铸造工艺模型组装


    2)消失模涂料的性能

    涂料性能包括:强度、透气性、耐火度、抗急冷急热性、清理性、涂料涂挂性、滴淌性、悬浮性等,最主要的性能为强度、透气性、涂挂性、滴淌性。

    3)消失模涂料基本组成

    消失模涂料基本组成包括:耐火材料、粘结剂、溶剂、表面活性剂、触变剂、悬浮剂、附加物等。

    4)上涂料

    上涂料方法有浸入、雨淋、涂刷等。一般将塑料模型簇上涂料后在常温或低于60℃下将涂料层干燥。

    3.造型

    将涂料层干燥后的塑料模型放入可抽真空的砂箱中造型,应边填砂边振动,振动最好是三维振动,振幅0.5~1.5ram,振动频率50Hz,振动加速度9.8~19.6m/s,振动时间约60s。

    4.浇注

    见图1.4.4和图1.4.5。

消失模铸造工艺模型组装


    1)浇注温度

    气化模分解气化是一个吸热反应,会降低金属液温度。所以消失模铸造浇注温度应比砂型铸造时高30~50℃。





Copyright 济宁市天狮涂料有限公司
《中华人民共和国电信与信息服务业务经营许可证》鲁ICP备19018803号
