产品分类
联系我们
- 济宁市天狮涂料有限公司
- 地址:山东济宁鱼台东外环路开发
- 手机：15264777878
- 电话：0537 - 6213420
- 传真：0537 - 6087788
- 邮箱：410888310@qq.com
- 网址：http://www.jntstl.com/

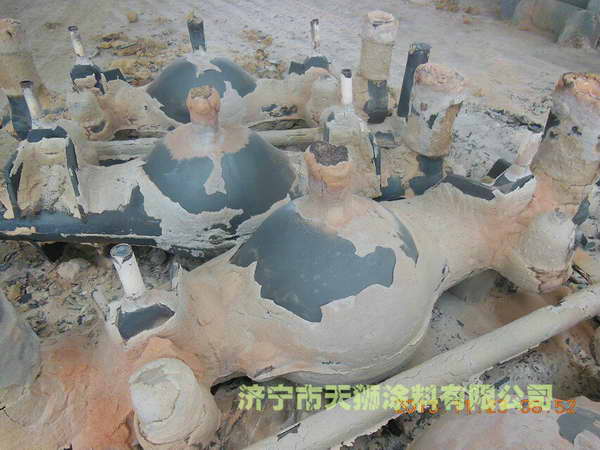

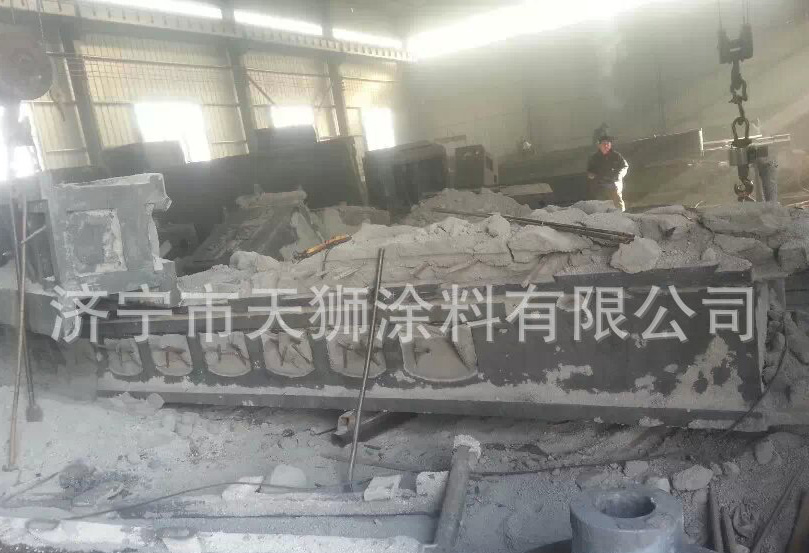

消失模涂料的特点
1.消失模涂料的特点消失模涂料与一般铸造 涂料+同，它不是涂敷在铐型型腔表由，而是涂敷在泡沫塑料模样上，主要作用如下：
（1）隔离作用浇注时将金属液和铸型隔离开， 消失模涂料防止金属液渗人砂型中形成粘砂。间时，防止干砂流 人金属液与泡沫模样的间隙中，造成势型坩箱。
（2）增张作用涂料层能提高泡沫朗料棋样的 强度和刚度，防止棋样在运输、填砂、振动时破坏或变形。
（3）推出作用涂料G?能让泡沫塑料热分解的 产物（大徵的气体或液体等）在负压下顺利地捭到 干砂中去，减少或防止铸件产生气孔或表面增豬等缺 陷。
2.消火模涂料的基本组成消失校涂料一般由 耐火骨料、黏结剂、栽体、思浮剂及其他添加剂组 成，各种组份被均匀混和在一起制成粉状或青状，在 涂挂和浇注过程中发挥综合作用。
（1）射火骨料《火骨料是涂料的骨干，它决 定涂料的射火度、化学稳定性和绝热性能，其选择主 要按合金种类而定。根据合金熔点的不同，通常在生 产钯合金铸件时消失模涂料荽用硅藻上、滑石粉等耐 火骨料；铸铁常用硅砂、铝矾土、岛岭土、棕刚五等 粉状酎火骨料；铸钢件常用刚玉、锆砂、氧化镁等粉 状耐火骨料。
（2〉黏结剂。常用黏结剂大致可分为无机黏结 刑和有机黏结剂。无机黏结剂主要有膨润土、水玻 璃、硅溶胶、璘酸盐等；有机黏纺剂主要有糖浆、聚 乙烯酵、聚醋酸乙烯乳液、聚乙烯醉缩丁醛、羧甲基 纤维素钠（CMC）、淀粉、糊精等。两类黏结剂都可 在常温状态下提商涂层的强度，而夯机黏结剂在浇注 状态下被烧失，能够有效地提商涂层的高温透气性。 在配制消失校涂料时，应按比例正确使用多种黏结 剂，以确保涂料性能符合麥求。
（3）栽体消失棋涂料常用栽体有水、乙醉等， 用来溶解黏结剂，并携带粉料在模样表面形成涂料 层。
（4）悬浮剂悬浮剂的主要作用是防止涂料中 酎火材料沉淀，同时兼有调节涂料的流变性和改蕃涂 料工艺性的作用。应根椐栽体的种类和姘火材料的类 塱选择合适的总浮剂。水基涂料常用的悬浮剂宥膨润 土、凹凸棒土、羧甲基纤维索钠、聚丙烯联肢、海藻 酸钠等；醉基涂料常用的魅浮剂存侖机膨润七、锂膨 土、凹凸槔七、聚乙烯醉缩丁醉等。
消失模涂料的性能消失模涂料的性能指标 可以归纳为工作性能和工艺性能。工作性能主麥指涂 料的透气性和强度。工艺性能主资包括涂料的涂抟 性、滴淌性和触变性。
（1>消失模涂料进气性消失模涂料的透气性分审温透气 性和A温透气性，芄中商温进气性对铸件的影响更大。影响透气性的因索很多。例如，涂料中耐火材料 粒度及分布，有机物和无机物材料的种类及含摄，附 加物的种类及含该、混制工艺、涂层厚度、涂料的密 度或涂料屮阇体含*的多少等。涂料中耐火材料粒度 越大、粒度分布越集中，则涂层的进气性就越高。涂 料中无机黏结剂含最增加，则透气性下降；有机黏结 剂在一定范围内增加时，可使高温透气性有较大提 离，这是因为有机黏结剂在商沮下会被烧掉形成微 孔，从而提离涂居的商温透气性。
（2>强度涂料的强度分为室温强度和岛温强 度。室温下，涂料黹要紧密地与泡沫铤料模样结合， 以提岛模样的刚度和强度，防止搬运、填砂造型时涂 G-被破坏和造型时模样的变形。浇注过程中，涂料成 为W离金M液和千砂的里要屏障，需要在商温时其有 足够的强度以获得合格的祷件。
（1）涂挂性涂挂性一般是指将泡沫塑料模样 浸人涂料，取出后涂料涂挂在模样表面的均勻性。
（2）滴淌性涂料的滴淌性是指模样涂上涂料 后一般悬挂若干燥，希电涂料能不滴不淌以喊少环境 污染，确保涂层均匀。
（3） 触变性失模涂料还应只。有岛触变性， 即搅拌时粘度下降，停止搅拌时粘度又会上升。触变 性大的消失模水基涂料K滴淌性能好。通常，涂料触 变性应大于20,可保证涂料涂敷时的涂刷性和涂蘩 性的要求，且典有较好的抗滴淌性。
4.涂料的涂數涂料涂敷时要考虑涂料的密度、 涂层厚度以及涂层T燥等问题。
1）涂料密度消失模涂料《触变性涂料，即 搅拌前后粘度变化较大。为了得到均匀涂层必须在搅 拌下涂敷，当涂料的密度控制适宜时，涂料能流平且 不滴淌u2）涂M掙度涂层的厚度应根据铸件合金种 类、结构形状、尺寸大小和帱造工艺来选定》多次涂 数往往使得涂层的透气性下降，涂敷次数珐好为1 次，热节较大的铸件，最多涂刷2 ——3遍。涂？过薄， 对模祥的强化作用小，涂M过厚，又导致透气性下降 且涂层易剥落。
3）涂S干燦使用水荸涂料时，为降低浇注时的发气量，保证铸件质S,泡沫塑料模样涂上涂料 后必须烘干。烘干过程应注意防止泡沫塑料模样变 形，要保证足够的干燥时间使涂料烘千、烘透，干燦 后的模样应放在深度较小的地方，防止吸潮。由于 EPS棋样软化温度大约为80弋，所以工业生产中常 采用低温或常温烘干，温度控制为40——60弋，时间 一般为2——8h。为了提商效率，应配备良好的通风干 嫌设备如鼓风干燦箱、干燦宰及连续式烘干窑等。热 *有电、暖气、热风等。
- 上一篇内容: 消失模涂料提供的保护作用与膜厚度成正比
- 下一篇内容: 消失模涂料及实型铸造技术手册式
