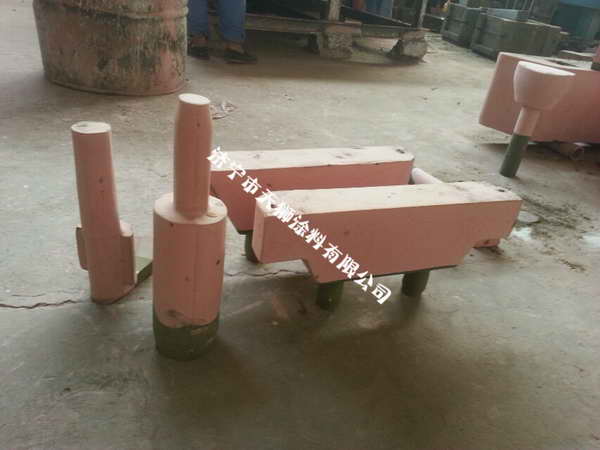

消失模涂料是关键技术,阀体内部流道曲折,它的铸造对涂料流淌性、流平性、强度、耐火度、透气性等性能要求更高。
我们先后使用省内某涂料厂研制的浅色水基
消失模涂料、江苏某涂料厂醇基消失模商品涂料、自制黑色水基
消失模涂料等三种涂料。自制石墨粉水基涂料其基本组成见表1。
表l石墨粉涂料配比
自制涂料采用球磨机配制,球磨能使粉粒破碎后产生许多新生表面,具有较强的吸附能力。商品涂料一般采用搅拌方式制作涂料。
采用浸涂方法涂敷涂料,然后放入45~55℃烘干窑内烘干。
3 铸造
3.1 埋型
选用粒度为20~40目精制石英砂,双面对称侧抽式砂箱,使砂箱内上下真空度趋于一致。三维震动台,振动频率50Hz,振幅0.5ram。
埋型是
消失模涂料工艺中最难以控制的一道工序,人为因素较多。埋型时,先在砂箱内铺一层底砂震实刮平后,放入阀体泡沫塑料模,组装浇注系统,保证各组元接触面吻合并固定好,用专用修补剂处理接合面,直浇道与浇1:I杯采用硬联接以提高联接处强度,防止过热冲砂。然后均匀加砂不要引起泡塑模变形,边加砂边振动,防止振动过度引起泡塑模变形,以及石英砂在砂箱内出现偏析。
3.2 负压浇注
用中频感应电炉熔炼HT250。用sK一20型水环式真空泵、过滤罐、稳压罐、气水分离罐等构成真空系统。
浇注温度较粘土砂型高,砂箱内真空度控制在一o.03~一o.04MPa。采用摇包浇注,在浇注开始阶段应采用细流慢浇,避免在金属液刚接触泡沫塑料的瞬间,泡沫塑料产生大量的气体,在直流口尚未充满或金属液静压头小于气体压力的情况下,过快的浇注易产生呛火,使金属液飞溅。点通直浇道后,即可快速大流量使浇1:I杯充满并保持液面稳定直至浇注终了,不能断流以免出现夹渣,以及负压使空气强烈的吸人造成铸件气孔并可能造成塌箱。
